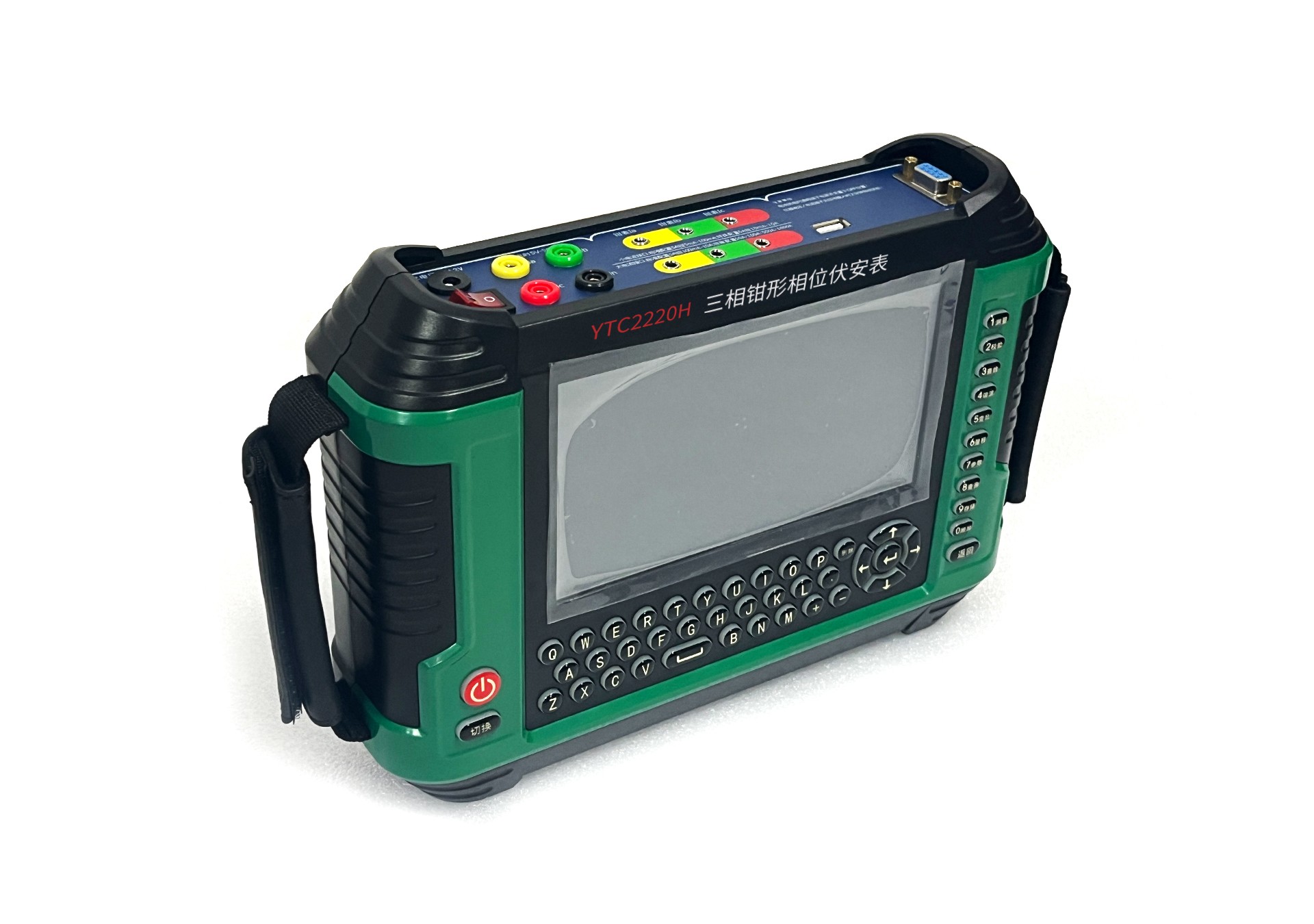

手持式三相鉗形相位伏安表是一款精密的交流電參數測量?jī)x器，其主要用于現場檢測各種交流電參數及電力線路接線情況，那么其具備哪些特性呢？下面主要給大家說明一下其相關特性。

1.雙繞組變比測量模式：支持 Y/Y、Y/△接線方式，實時同屏展示三相電壓、六路電流、頻率、有功功率、無功功率、視在功率等參數的分相及總和數據，同步呈現功率因數。通過多種相位關系、雙向量圖可視化呈現電氣特性，搭配中文提示功能，精準識別正、反相序，確保測量數據的直觀性與準確性。

2.差動保護二次回路極性智能診斷：具備自動計算高低端差流功能，可快速、精準判別差動保護二次回路的極性狀態，為電力系統差動保護裝置的調試與故障排查提供高效支持。

3.常規電氣參數測量：可對三相電壓、三相電流、頻率、有功功率、無功功率、視在功率等進行精確測量，同步輸出分相及總和功率數據。系統還能直觀顯示 U-U、U-I、I-I 等多種相位關系，并通過六角向量圖呈現電氣量間的相位變化，為電力系統運行狀態分析提供全面數據支撐。

4.線路負載與計量回路智能分析：儀器具備自動判別線路負載特性的能力，可對計量二次回路進行全面檢查。無論是三相四線還是三相三線接線方式，均可自動識別接線錯誤，精準定位故障位置，并實時顯示二次回路接線圖與功率表達式。同時，系統可自動計算更正系數，為計量準確性校驗與誤差修正提供可靠依據。

5.接線仿真培訓系統：作為專業的培訓查線工具，該功能可顯著提升現場工作人員的查線技能。在不接入實際電壓、電流信號的情況下，儀器可依據現場提供的數據，模擬生成相應的接線結果，幫助工作人員熟悉各類接線場景，積累故障排查經驗，實現理論與實踐的高效結合。

6.電流相位獨立測量：即使不接入電壓信號，儀器也能直接測量六路電流的相位關系，為特殊工況下的電流相位檢測提供便捷、可靠的解決方案，拓寬了儀器的應用場景。

7.向量圖繪制個性化設置：支持靈活設置向量圖坐標基準，涵蓋 X 軸、Y 軸，以及 12 點、11 點、3 點等多種方向選擇，可適配多種接線方式的繪圖需求，確保向量圖能夠準確、直觀地反映電氣量之間的關系。

8.相位基準多元顯示：提供常規、Uo、Ua 等多種相位基準顯示方式，用戶可根據實際需求與分析習慣自由切換，滿足不同場景下的相位分析需求，提升數據分析的靈活性與專業性。

9.相位數據直觀呈現：相位數據支持以超前、滯后兩種方式顯示，便于用戶快速判斷電氣量之間的相位關系，為電力系統的運行分析與故障診斷提供清晰、明確的相位信息。

10.測量結果多樣化展示：測量結果可通過向量圖、表格等多種形式呈現，支持同屏顯示 20 多個參數，使復雜的測量數據一目了然，便于用戶快速獲取關鍵信息，提高工作效率。

11.人性化便攜設計：采用手持式結構，具有體積小巧、重量輕盈的特點，搭配防脫落護腕設計，有效防止操作人員失手導致儀器損壞，在確保操作便捷性的同時，為儀器提供可靠的安全防護，便于現場工作人員攜帶與使用。

三相鉗形多功能相位伏安表集多功能于一身，具備多種測量功能，是用電單位檢查電能計費系統及繼電保護二次回路接線的重要檢測工具。

湖北儀天成電力設備有限公司
2025年6月18日
